آموزش اتوکد (نقشه کشی ساختمان) – شامل پروژه عملی

927880 بازدید

نرم افزار Autocad، که اخیراً نسخه 2020 آن منتشر شده است سال هاست که عنوان پر استفاده ترین نرم افزار کامپیوتری در زمینه نقشه کشی ساختمان را در اختیار دارد. صد ها هزار شرکت در سراسر دنیا از اتوکد به عنوان یک ابزار استاندارد تهیه نقشه های ساختمانی، راه سازی، معماری و همچنین صنعتی استفاده می کنند.

از مهم ترین قابلیت های نرم افزار Autocad را می توان سهولت کار با ابزارهای آن، سرعت بالای اجرای دستورات با استفاده از شورت کات ها و یا کلید های میانبر و محیط کاری user friendly آن اشاره نمود. در این مجموعه آموزشی سعی شده تا کاملترین آموزش نقشه کشی ساختمان در اتوکد بر اساس ضوابط و سیستم های رایج در شرکت های ساختمانی ایرانی بیان شود.

ویژگی های اصلی فیلم آموزش اتوکد :



مولف این مجموعه آموزشی آقای مهندس بگوردی دارای مدرک کارشناسی ارشد معماری و با بیش از 10 سال سابقه آموزش اتوکد در آموزشگاه های معتبر و تالیف چندین کتاب در زمینه معماری و اتوکد می باشند و در این مجموعه تجربیات چند ساله خود در زمینه تهیه نقشه های ساختمانی در اتوکد را به شما آموزش خواهند داد.

آموزش کامل دستورات نقشه کشی دو بعدی اتوکد و همچنین تعدادی از دستورات مدلسازی سه بعدی یکی از قابلیت های این مجموعه می باشد.

مهم ترین ویژگی فیلم آموزش اتوکد به زبان فارسی انجام یک پروژه نقشه کشی پلان و نمای یک ساختمان در Autocad 2018 و با توجه به استانداردها، ضوابط و سیستم های رایج در شرکت های ساختمانی ایرانی می باشد که در ادامه می توانید ضمن دانلود چند مبحث آموزشی، عناوین کامل درس های این مجموعه را ملاحظه فرمایید:

دانلود نمونه فیلم آموزش اتوکد 2018 :

در ادامه می توانید ضمن مشاهده آنلاین 3 ویدیو نمونه آموزشی، عناوین کامل درس ها و سرفصل های اصلی مجموعه فیلم های آموزش اتوکد به زبان فارسی  را ملاحظه فرمایید:





عناوین مجموعه آموزش نقشه کشی ساختمان با اتوکد :

در این بخش لیست کامل سرفصل ها و درس های این مجموعه آموزشی را می توانید مشاهده فرمایید:

آموزش اتوکد » دستورات ترسیمی، ویرایشی و تنظیمات Autocad 2018:

  • معرفی نرم افزار ( قابلیت ها ، ویژگی ها و تاریخچه آن )
  • قسمت های مختلف برنامه
  • آموزش دستورات ترسیمی Draw
  • معرفی فرمان های ویرایشی یا اصلاحی Modify
  • ترسیم پاره خط Line
  • اجرای گزینه های Close , Undo
  • ترسیم به سه روش مختصات دهی : دکارتی مطلق ، دکارتی نسبی و مختصات قطبی
  • کمک رسان Help
  • گیره ها، کمک رسم های ربایش موضوع و تنظیمات مربوطه Object Snap
  • شبکه شطرنجی و تنظیمات مربوطهGrid
  • پرش های منظم و تنظیمات مربوطه Snap

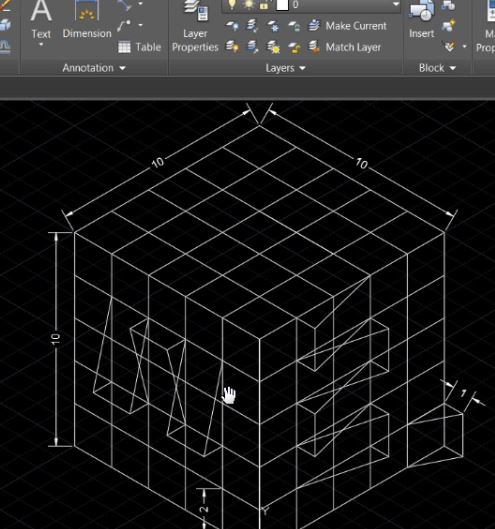

ترسیم پرسپکتیو ایزومتریک

  • ترسیم خطوط صاف Ortho
  • فعال کردن خطوط زوایای پر کاربرد Polar Tracking
  • فعال کردن نوشته های کنار ماوس Dynamic Input
  • معرفی گزینه های موجود در قسمت Customization
  • فعال کردن مختصات Coordinates
  • حالت مدل، شبکه، پرش، خطوط صاف و گیره ها Model Space , Grid , Snap Mode , Ortho Mode , 2D Object Snap
  • تعیین ضخامت خطوط Line Weight
  • فعال کردن شفافیت ترسیمات Transparency
  •  محیط های کاری اتوکد Workspace Switching



آموزش اتوکد



  • رفتن از اتوکد دوبعدی به اتوکد سه بعدی و بالعکس
  • فرمان فعال کردن مخفی کننده فرمان ها Clean Screen

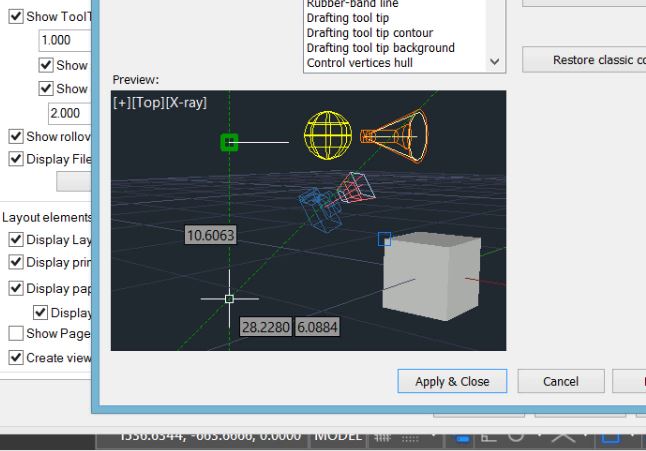

  • فرمان تنظیمات اولیه در پنجره Option
  • تغییر رنگ در Osnap , Grips , Selection
  • کار با گیره های آبی رنگ Grip
  • معرفی Minimize , Maximize , Close
  • شیوه های انتخاب موضوع در فرمان های Modify
  • پاک کردن Erase

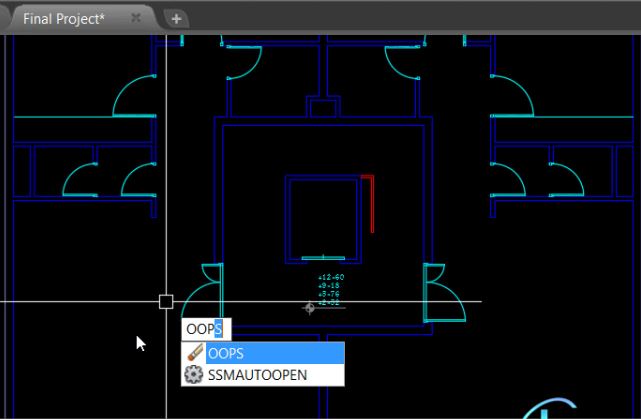

  • برگرداندن پاک شده ها Oops
  • برگرداندن Undo , Redo
  • اجرای دستور Pan



آموزش نقشه کشی ساختمان

  • بزرگ نمایی Zoom
  • روش های Window , Zoom in , Zoom out , Previous , All , Extents
  • محدوده ترسیمی Limits
  • تنظیمات واحدهای ترسیمی Units
  • گرفتن مشخصات نقاط ID



  • ترسیم خط Xline یا Construction Line
  • روش های Horizontal , Vertical , Angle , Offset , Bisect
  • نیم خط Ray
  • جابه جایی Move
  • ترسیم مستطیل Rectangle
  • روش های Chamfer , Fillet , Area , Dimension , Rotation
  • ترسیم چند ضلعی Polygon
  • روش های Edge , Inscribed in circle , Circumscribed about circle
  • تجزیه کردن Explode
  • باز کردن صفحه جدید New
  • باز کردن فایل Open
  • ذخیره کردن Save
  • ذخیره کردن مجزا Save as
  • تکثیر کردن Copy
  • به روش های بدون اندازه ، با اندازه و Array , Fit

آموزش اتوکد » ترسیم پله در پلان و برش

  • ترسیم دایره Circle
  • روش های Radius , Diameter , 3P , 2P , Tan Tan Radius , Tan Tan Tan
  • ترسیم حلقه توپر Donut
  • ترسیم اشکال توپر Solid
  • خالی یا توپر کردن Fill



آموزش اتوکد



  • ترسیم بیضی Ellipse
  • روش های Axis, Center , Arc
  • ترسیم مجدد Regen
  • قرینه کردن شکل Mirror



  • موازی ایجاد کردن Offset
  • روش های با اندازه ، بدون اندازه و Erase
  • چرخاندن شکل Rotate
  • روش های Copy , Reference
  • تراز نمودن Align
  • ترسیم دو خط موازی Multi line



  • روش های Justification , Scale
  • ویرایش دو خط موازی Multi line Edit
  • ایجاد یک نقطه Point
  • ایجاد چند نقطه Multiple Points
  • فرمان تنظیمات نقطه Point Style
  • تقسیم کردن به تعداد برابر Divide
  • فرمان تقسیم کردن به فواصل برابر Measure
  • فرمان ترسیم کمان Arc
  • روش های 3Point , Start , Center , End , Angle , Length , Direction , Radius , Continue
  • اندازه گیری Distance
  • محاسبه ابعاد Measure
  • روش های Radius , Angle
  • فرمان محاسبه مساحت و محیط اشکال دوبعدی Area
  • روش های Object , Add Area , Subtract Area
  • تغییر مقیاس Scale
  • روش های Copy , Reference
  • شکستن پاره خط Break
  • روش First Point

در همین خصوص بخوانید: آموزش نقشه کشی تاسیسات مکانیکی با اتوکد

  • فرمان شکستن پاره خط در یک نقطه Break at point
  • اتصال دو پاره خط جدا Join
  • فرمان یکپارچه سازی Boundary
  • چند خطی پیوسته Poly line
  • روش های Arc , Half width , Width , Undo , Close , Line
  • فرمان ویرایش چند خطی پیوسته Edit Polyline
  • خطوط پیوسته منحنی وار Spline
  • روش های Method Fit , Method CV
  • ویرایش خطوط پیوسته منحنی وار Edit Spline
  • متصل کردن دو منحنی Blend Curves
  • فرمان بریدن پاره خط از لبه مشخص Trim



  • روش های Fence , Crossing
  • امتداد دادن پاره خط تا لبه مشخص Extend
  • روش های Fence , Crossing
  • تعیین زمان Time
  • فهرست گیری List
  • کش آوردن اشکال Stretch
  • افزایش یا کاهش طول پاره خط Lengthen
  • روش های Total , Percent , Delta , Dynamic
  • معرفی گزینه های موجود در منوی View
  • گزینه های UCS Icon , View Cube , Navigation Bar , Command Line , File Tabs , Layout Tabs
  • فرمان Switch Windows , Tile Horizontally , Tile Vertically , Cascade

آموزش اتوکد: دستورات ویرایشی

  • گرد کردن گوشه ها Fillet
  • روش های Radius , Trim , Multiple , Polyline
  • فرمان پخ زدن گوشه ها Chamfer
  • روش های Distance , Angle , Method , Trim , Multiple , Polyline
  • تکثیر به دو روش سطری ستونی ، دورانی و حول یک مسیر Array
  • روش های Rectangular , Polar , Path
  • فرمان ویرایش تکثیر Edit Array



آموزش رسم پلان ساختمان



  • فرمان ترسیم هاشور Hatch
  • روش Solid , Gradient , Pattern , User Defined
  • ویرایش هاشور Edit Hatch
  • تعریف رنگ Color Contro
  • تعریف نوع خط Line type
  • تغییر خصوصیات موضوع Properties
  • تعمیم دادن Match Properties
  • فرمان مقیاس خط Ltscale
  • ماشین حساب Calculator
  • گروه ساختن Groups



  • نوشتن متن تک خطی Single Line
  • فرمان نوشتن متن چند خطی Multi-line Text
  • ویرایش متن Text Editor
  • تعیین سبک متنی Text Style
  • اندازه گذاری Dimension
  • روش های Linear , Aligned , Angular , Arc Length , Radius , Diameter , Ordinate
  • اندازه گذاری سریع Quick Dimension



  • اندازه گذاری پیوسته Continue
  • فرمان اندازه گذاری از یک مبدأ Baseline
  • ویرایش متن اندازه گذاری Dimension Text Edit
  • Break Line Symbol
  • تعیین مرکز دایره و کمان Center Mark
  • تعیین خط وسط یا آکس Center Line
  • تنظیمات اندازه گذاری Dimension Style Manager



  • ساخت قالب اندازه گذاری Dimension Style
  • مدل های اندازه گذاری داخلی و خارجی ، مقیاس 1:100 و 1:200 و 1:50
  • فرمان خط راهنما Leader
  • روش های Add Leader , Remove Leader , Align Leader
  • تنظیمات خط راهنما Leader Style Manager
  • ساخت سبک خط راهنما Leader Style
  • تعریف جدول Insert Table
  • تنظیمات جدول Modify Table Style



  • ساخت سبک جدول Table Style
  • Tool Pallets
  • ساخت یک بلوک Make Block
  • روش های Convert to Block , Delete , Retain
  • ویرایش یک بلوک Edit Block



  • درج یک بلوک Insert Block
  • ساخت بلوک در قالب یک فایل مستقل Write Block
  • روش های Block , Entire drawing , Objects
  • آوردن سمپل های آماده به داخل پروژه

آموزش کار با لایه ها و مدیریت آن ها

  • فرمان لایه بندی Layer
  • گزینه های On , Off , Thaw , Freeze , Lock , Unlock , Transparency , Plot Style , Plot
  • خاموش کردن یک به یک لایه ها Off
  • فرمان روشن کردن تمامی لایه های خاموش Turn All Layers On



  • فرمان خاموش کردن تمامی لایه ها به جز یک لایه Isolate
  • روشن کردن آخرین لایه خاموش Unisolate
  • منجمد کردن یک به یک لایه ها Freeze

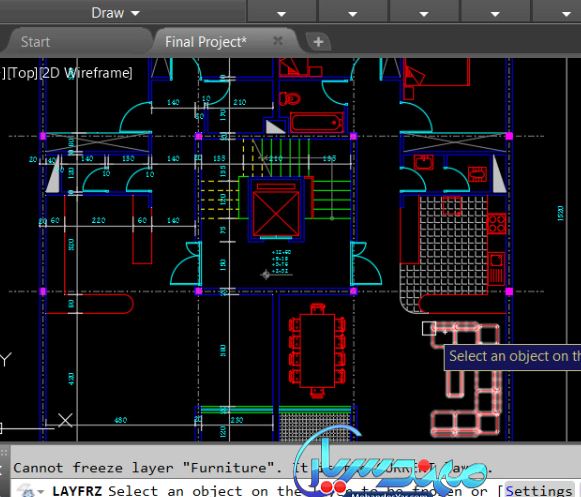

  • خارج کردن تمامی لایه های منجمد Thaw All Layers
  • فرمان قفل کردن یک به یک لایه ها Lock
  • باز کردن یک به یک لایه ها Unlock



  • فرمان فعال کردن لایه یک شی ترسیمی Make Current
  • فرمان تعمیم دادن ویژگی یک لایه Match Layer
  • برگشتن تغییرات اعمال شده در لایه بندی Previous
  • فرمان بردن ترسیمات به لایه جاری Change to Current Layer
  • پاک کردن یک لایه Delete
  • ذخیره کردن تنظیمات لایه ها و استفاده از آن ها در فایل دیگر Layer Settings



آموزش دستورات تکمیلی اتوکد 2018



  • انتقال فایل از اتوکد Clipboard
  • روش های Copy With Base Point , Cut , Past , Past as Block , Past to Original Coordinate
  • فرمان چاپ گرفتن Plot
  • روش خروجی به صورت فایل PDF
  • وارد کردن فایل پی دی اف Attach PDF
  • سبک سازی و حذف موارد زاید Purge
  • حذف خطوط زاید Delete Duplicate Objects
  • تغییر نام Rename
  • تغییر محور مختصات UCS

پروژه عملی: ترسیم پروژه نهایی با استفاده از فرمان های گفته شده

آموزش نقشه کشی ساختمان

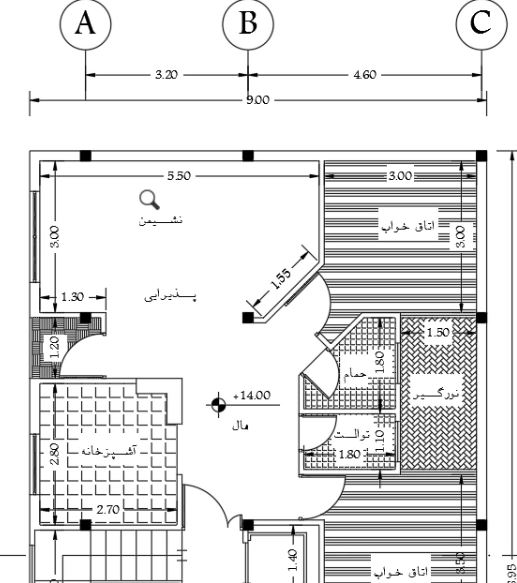

  • پلان همکف Ground Floor Plan
  • تنظیمات اولیه مانند تنظیم واحد ترسیمی و لایه بندی
  • پلان همکف Ground Floor Plan

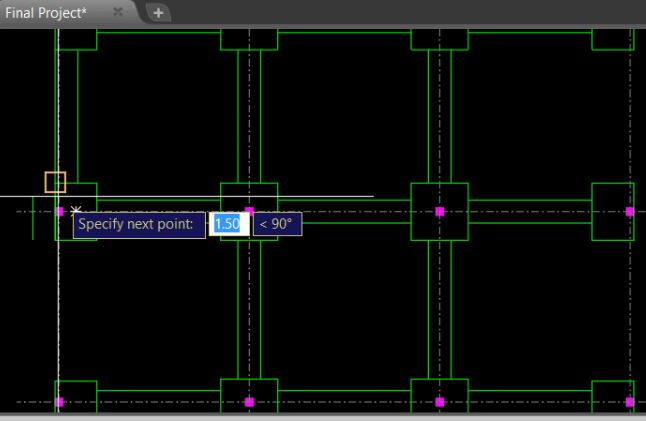

  • ترسیم ستون ها و آکس بندی
  • ترسیم دیوارهای خارجی و پنجره ها
  • پلان همکف Ground Floor Plan
  • ترسیم درها ، پله و چاله آسانسور
  • گذاشتن مبلمان
  • پلان همکف Ground Floor Plan
  • ترسیم نرده و پله های ندید
  • ترسیم و نوشتن شماره آکس ها در دو طرف
  • گذاشتن د ارتفاعی و خط برش در پلان
  • پلان همکف Ground Floor Plan
  • تنظیمات اندازه گذاری
  • زدن اندازه ها در دو قالب داخلی و خارجی



  • تکمیل جزئیات آسانسور
  • نوشتن عنوان نقشه
  • پلان تیپ طبقات Typical Plan
  • منجمد کردن پلان همکف و کپی گرفتن برای پلان تیپ طبقات
  • تغییرات و اصلاحیات کلی در پلان و تغییر عنوان نقشه
  • ترسیم دیوارهای داخلی و محل پنجره ها در دیوارهای خارجی
  • پلان تیپ طبقات Typical Plan



  • ترسیم نرده ها و پنجره ها
  • ایجاد محل درها در پلان
  • ترسیم کمد دیواری و کانتر آشپزخانه
  • درهای داخلی
  • داکت و زدن هاشور آن
  • و اصلاح راه پله
  • در ورودی واحد غربی



  • ترسیم واحد شرقی
  • زدن هاشور تراس ها
  • اندازه گذاری خارجی پلان



آموزش ترسیم پلان ساختمانی



  • اندازه گذاری داخلی واحد غربی
  • مبلمان کردن واحد شرقی
  • تکمیل پلان با هاشور و جزئیات باقی مانده
  • پلان موقعیت Site Plan
  • پلان آکس بندی
  • پلان فونداسیون

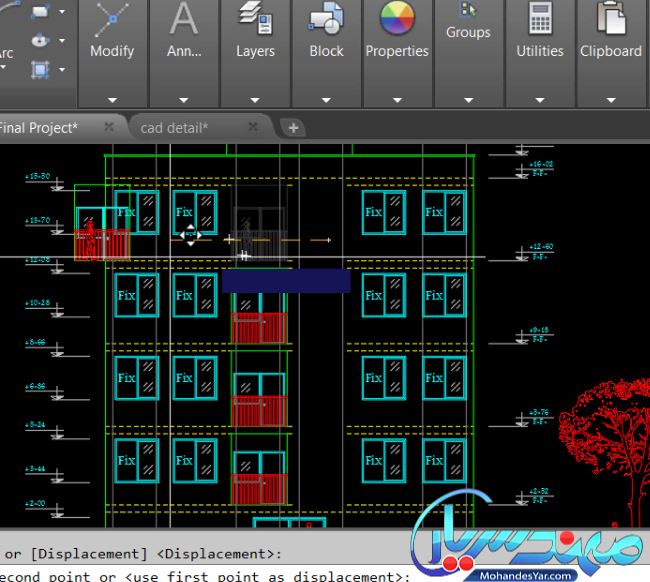

  • نمای جنوبی South Elevation
  • خطوط راهنما
  • ضخامت سقف طبقات به صورت خط چین
  • ترسیم در طبقه همکف
  • یکی از پنجره های نما
  • ترسیم کلیه پنجره های نما
  • ترسیم در و پنجره تراس به همراه نرده آن
  • تراس کلیه طبقات
  • ترسیم خرپشته و تکمیل خطوط نما
  • گذاشتن کدهای ارتفاعی در نما
  • گذاشتن آدم و درخت در نما
  • نمای شمالی North Elevation
  • پلان بادبند
  • پلان تیرریزی



خرید آموزش اتوکد



خرید لینک های دانلود این مجموعه آموزشی با حجم 1.9 گیگابایت و قیمت 150 هزار تومان:



فروشگاه مهندس یار







برچسب ها:

نظرات

24 نظر در مورد آموزش اتوکد (نقشه کشی ساختمان) – شامل پروژه عملی

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

  1. سلام
    این آموزش رو تهیه کردم و راضی هستم از کیفیت آموزش فقط خواستم بپرسم شما آموزش تهیه نقشه های فاز 2 معماری جهت ارائه به شهرداری هم تولید کردین یا خیر

  2. سلام وقتتون بخیر میخواستم بپرسم که دقیقا هزینه پستی و دانلودی چه مقداره ؟واینکه اگه دانلودی خریداری کنیم حجمش باز جداس هزینش ؟واینکه من با این پکیج تا چند درصد اتوکدو یادمیگیرم چون متاسفانه اتوکدو اصلا کار نکردم .اگر پستی خریداری کنیم حدودا چند روز تحویل داده میشه و به صورت دی وی دی؟شرمنده تعداد سوالام زیاد شد ممنون میشم راهنماییم کنید مرسی

    1. سلام
      1- در حال حاضر مبلغ خرید لینک دانلود 30000 و خرید پستی 35000 تومان است. در صورت خرید لینک دانلود هیچ هزینه اضافی از شما دریافت نخواهد شد.
      2- در روش پستی بین یک تا دو روز کاری در حالت پیشتاز زمان رسیدن مرسوله است (مبلغ پست پیشتاز 7800 تومان)
      3- این مجموعه اتوکد را از صفر و بدون نیاز به هیچ پیش نیازی آموزش می دهد. پس از استفاده تا سطح انجام پروژه های ساختمانی می توانید از این آموزش استفاده نمایید.
      4- در صورت سفارش dvd اصل نرم افزار هم خدمت شما ارسال می گردد و می توانید در رایانه خود نصب و فیلم آموزشی را مشاهده فرمایید.
      در صورتی که سوالات بیشتری دارید با شماره 66576264 تماس حاصل فرمایید.

  3. سلام من یک برنامه نویسم میخوام این پکیج راب خرم واونو توقالب برنامه قراربدم اجازه کپی برداری ازفیلم اموزشی را میدهید

  4. با سلام
    رشته تحصیلی من حسابداری می باشد و هیچ آشنایی در زمینه نقشه کشی ندارم ولی بسیار علاقه مند به یادگیری نقشه کشی ساختمان هستم.
    میخواستم سئوال کنم آیا این پکیج می تواند برای آموزش به من که هیچ آشنایی ندارم کمک کند.
    با تشکر

    1. سلام
      بله این مجموعه به علت شروع آموزش از سطح مقدماتی، نیاز به هیچ گونه پیش نیازی ننداشته و می تواند برای شما بسیار مفید باشد.
      موفق باشید.

  5. سلام و خسته نباشید

    حجم کلی این اموزش چقدره؟ و درچند پارت هست؟ ایا پارت جداگانه برای دانلود میدید یا نه کلی هست؟

    و اینکه مدت زمان اموزش چقدر است؟

    1. سلام
      حجم آموزش 3.8 گیگابایت و در 19 پارت 200 مگابایتی برای شما ایمیل میگردد.
      موفق باشید

    1. سلام
      منظور این است که در صورت خرید لینک دانلود، فقط محتوای آموزشی برای شما ارسال شده و اصل نرم افزار اتوکد 2018 در لینک های دانلود موجود نمی باشد.

  6. این آموزش رو تهیه کردم خیلی راضی هستم دستتون درد نکنه. از این مدرس آموزش های دیگری هم دارید؟

    1. سلام
      با تشکر از شما. خیر فعلاً از این مدرس فقط همین مجموعه آموزشی تهیه شده است.
      موفق باشید.

  7. نسخه نصبی نرم افزار اتوکد 2018 هم همراه این پکیج هست؟ اگه الان سفارش بدیم چند روزه میرسه؟ و اینکه کیفیت همه فیلم هایی آموزشی مثل نمونه ای که گذاشتین هست آیا؟!

    1. سلام
      بله نسخه کامل نرم افزار Autocad 2018 همراه این پکیج قرار داده شده است. پست پیشتاز طی 24 ساعت کاری میرسد. بله کیفیت کل فیلم های آموزشی مثل نمونه هایی که قرار داده ایم می باشد.
      موفق باشید.

  8. سلام
    این آموزش رو تهیه کردم خیلی عالی توضیح داده شده بود مطالب فقط به مباحثی مثل نکات نقشه کشی فاز 1 و فاز 2 معماری هم اشاره می شد بهتر بود ولی در کل از خریدم خیلی راضی بودم. ممنون مهندس یار عزیز!
